¿Qué debe incluir un levantamiento técnico industrial antes de cotizar o ejecutar un proyecto?
Una visita a planta debe convertir condiciones reales en información útil para definir el alcance, evaluar riesgos y desarrollar una solución ejecutable.
La cotización comienza antes de calcular un precio.
Un levantamiento técnico industrial es el proceso de reconocer, medir y documentar las condiciones que pueden modificar el diseño, la fabricación, la instalación o la puesta en marcha de una solución. Su propósito no es acumular fotografías: es reducir incertidumbre antes de asumir compromisos técnicos y económicos.
Dos proyectos descritos con las mismas palabras pueden requerir alcances muy diferentes. La capacidad eléctrica disponible, una interferencia estructural, el horario de producción o la ruta de acceso pueden cambiar materiales, personal, maniobras, tiempo y costo.
Lo que no se verifica durante el levantamiento suele reaparecer después como cambio de alcance, retrabajo, demora o riesgo.
Qué debe investigarse durante la visita.
La profundidad depende del proyecto, pero estas áreas permiten evitar que la revisión se limite a unas cuantas dimensiones.
Necesidad operativa
Qué problema debe resolverse, qué resultado espera la planta y cómo se comprobará que la solución funciona.
Condiciones físicas
Dimensiones, niveles, claros, accesos, soportes, interferencias, rutas disponibles y estado de lo existente.
Servicios disponibles
Características y puntos de conexión de energía eléctrica, aire, agua, extracción, comunicaciones y otros servicios.
Equipos e interfaces
Datos de placa, conexiones, señales, cargas, movimientos y relaciones con otros equipos o procesos.
Operación y producción
Horarios, ventanas de intervención, condiciones de paro, limpieza, tránsito y continuidad operativa.
Seguridad y acceso
Riesgos presentes, permisos, bloqueos, alturas, áreas restringidas, maniobras y requisitos internos de la planta.
La visita debe comenzar con una pregunta definida.
Antes de medir, conviene establecer qué decisión deberá soportar el levantamiento. No se recopila la misma información para instalar un equipo que para trasladar una línea, fabricar una estructura, modificar un tablero o automatizar un proceso.
El responsable del área debe explicar el problema, las condiciones de operación y el resultado que espera. Ingeniería debe traducir esa necesidad en datos verificables.
¿Qué necesidad concreta debe resolver el proyecto?
¿Qué elementos están incluidos y cuáles quedan fuera?
¿Qué condiciones no pueden modificarse?
¿Cómo se verificará y aceptará el resultado?

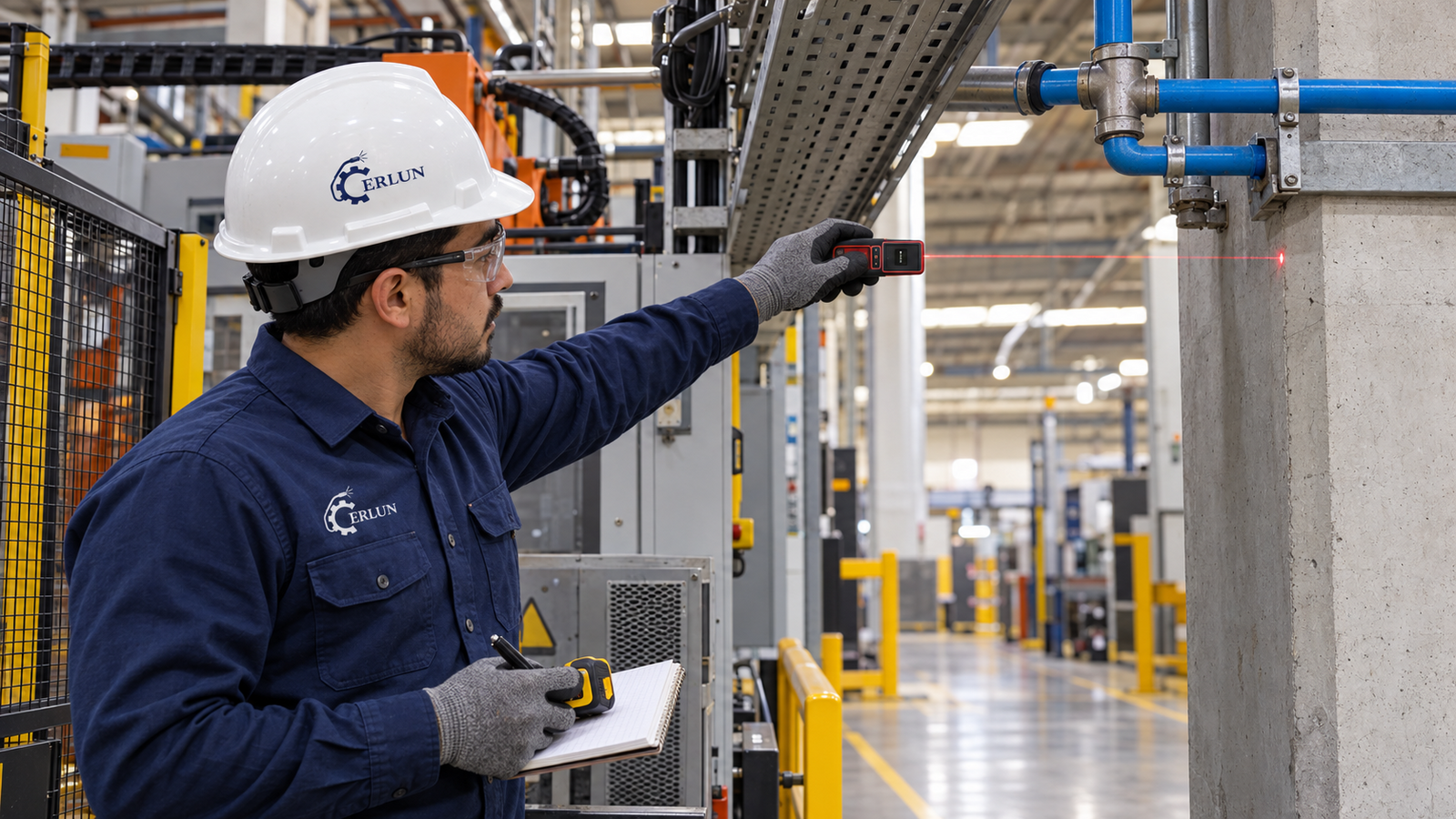

Una medida aislada no describe el entorno.
La geometría debe documentarse mediante referencias que puedan reconocerse después: ejes, columnas, muros, niveles, equipos y puntos fijos. También deben registrarse tolerancias y condiciones que puedan cambiar entre la visita y la ejecución.
- Dimensiones generales y medidas críticas.
- Alturas, niveles, pendientes y claros disponibles.
- Columnas, guardas, tuberías, charolas y otras interferencias.
- Rutas de entrada, radios de giro y áreas de maniobra.
- Movimientos de equipos, puertas, grúas o transportadores.
- Condición aparente de bases, soportes y superficies.
Disponible no significa compatible.
La existencia de un punto de conexión no demuestra por sí sola que tenga capacidad, características o disponibilidad para el nuevo sistema.
Energía eléctrica
Tensión, fases, frecuencia, capacidad, protecciones, espacio, distancia, canalización, puesta a tierra y condiciones del tablero de origen.
Fluidos y aire
Presión, caudal, calidad, temperatura, diámetros, materiales, válvulas, drenajes y punto real de conexión.
Control y comunicaciones
Señales, protocolos, gabinetes, redes, direcciones, rutas y compatibilidad con sistemas existentes.
Interfaces mecánicas
Puntos de fijación, cargas, vibración, alineación, movimientos, conexiones y necesidades de mantenimiento.
Cuando un dato no pueda verificarse durante la visita, debe registrarse como pendiente o supuesto. Ocultarlo dentro de la cotización no elimina su impacto.
El proyecto deberá convivir con la producción.
El levantamiento también debe reconocer cómo se ejecutará el trabajo. Una solución técnicamente correcta puede ser inviable si exige un paro no autorizado, bloquea un pasillo, introduce polvo en un área controlada o requiere una maniobra incompatible con el espacio disponible.
Tiempo
Turnos, ventanas de paro, duración máxima y secuencia.
Acceso
Ingreso de personal, materiales, herramientas y equipos.
Seguridad
Permisos, bloqueos, delimitación y riesgos del entorno.
Coordinación
Producción, mantenimiento, seguridad, compras y contratistas.
El valor aparece cuando la evidencia se convierte en decisiones.
Fotografías y notas dispersas no constituyen un levantamiento terminado. La información debe organizarse, contrastarse y relacionarse con el alcance antes de diseñar o cotizar.
Alcance entendido
Necesidad, límites, exclusiones, interfaces y resultado esperado expresados sin ambigüedad.
Evidencia organizada
Fotografías, croquis, mediciones y datos de equipos vinculados con una ubicación y un propósito.
Pendientes visibles
Información todavía no confirmada, responsable de obtenerla e impacto potencial sobre costo, plazo o diseño.
Base para decidir
Alternativas, restricciones, riesgos y verificaciones posteriores necesarias para desarrollar la solución.
Antes de cerrar el levantamiento.
Esta lista es una base general. Cada proyecto puede requerir especialistas, mediciones, cálculos o estudios adicionales.
Objetivo y resultado esperado confirmados con el responsable del área.
Límites del suministro y responsabilidades identificados.
Dimensiones críticas verificadas con referencias reconocibles.
Accesos, maniobras, rutas de traslado e interferencias documentados.
Equipos existentes identificados mediante placas, modelos y conexiones.
Servicios disponibles verificados; no solamente asumidos.
Condiciones de operación, paro y ventanas de trabajo registradas.
Riesgos, permisos y requisitos de seguridad identificados.
Fotografías ordenadas por zona, equipo y punto de interés.
Información pendiente y responsables de proporcionarla definidos.
Criterios de aceptación y pruebas finales establecidos.
Reporte revisado antes de cerrar el alcance o emitir la cotización.
Alcance de esta publicación
Esta guía presenta criterios generales. No sustituye la ingeniería específica, la evaluación de riesgos, los estudios especializados, las instrucciones de los fabricantes ni los requisitos normativos o internos aplicables a cada planta.
